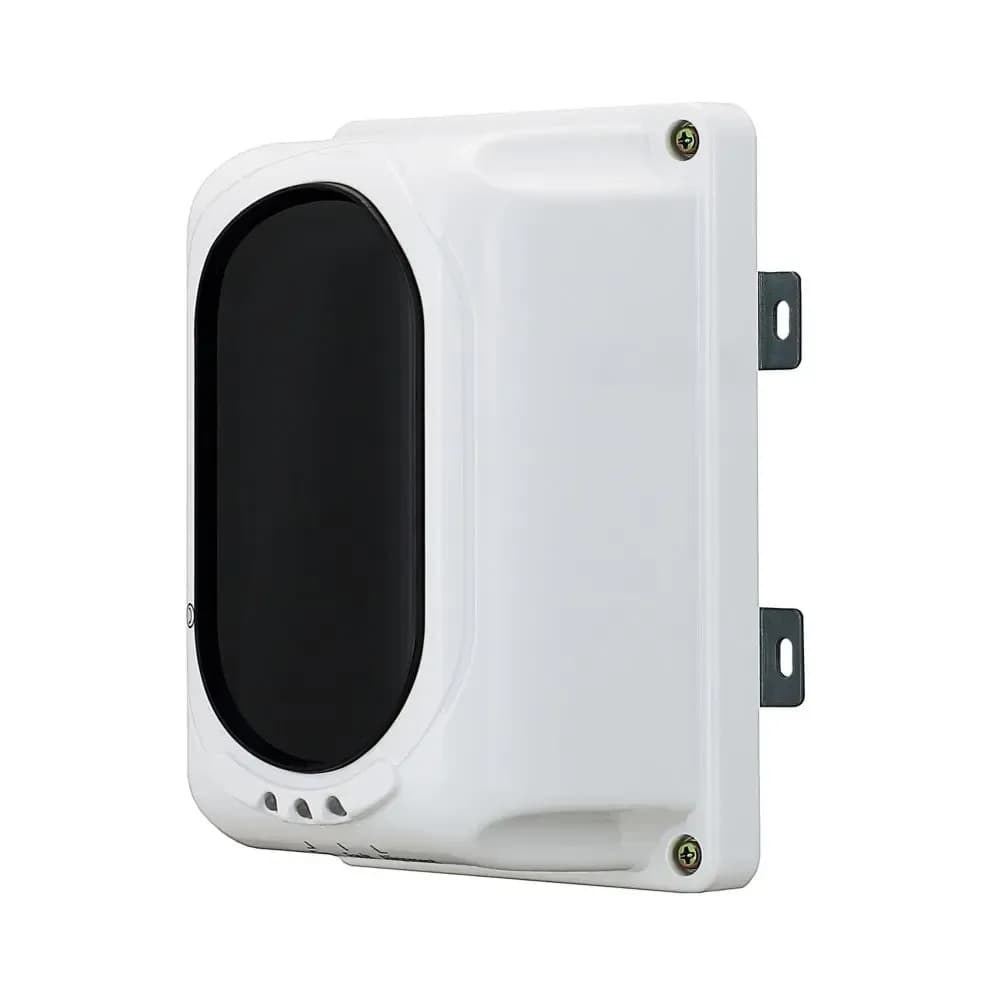

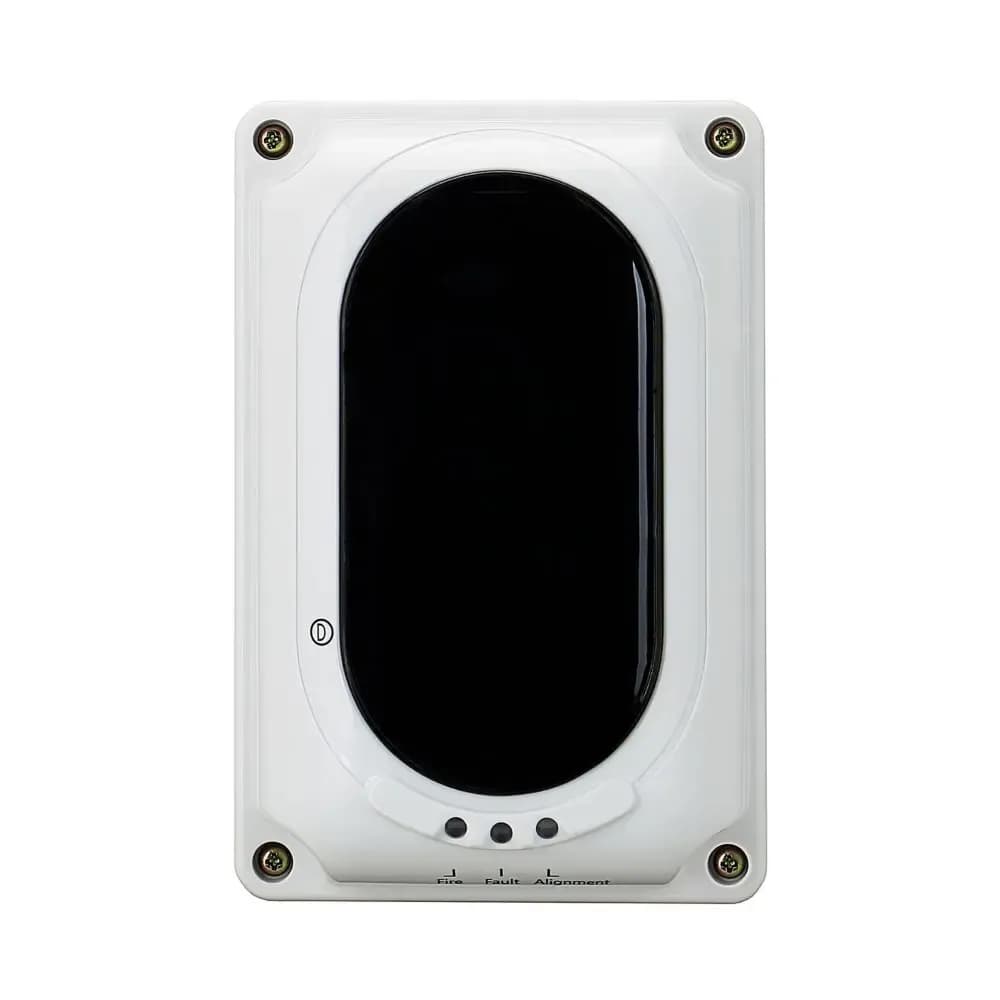

EF-CBD130 – Konvansiyonel Yansıtmalı Işın Dedektörü

Eaton EF-CBD130, Eaton konvansiyonel yangın algılama sistemleriyle kullanılmak üzere tasarlanmış, reflektörlü yansıtmalı ışın tipi yangın dedektörüdür. Geniş ve yüksek tavanlı alanlarda duman algılama amacıyla kullanılan cihaz, kızılötesi ışının duman nedeniyle engellenmesi (kararması) prensibiyle çalışır.

Tek reflektörlü yapısı sayesinde kablolama yalnızca dedektör tarafında gerçekleştirilir. Dedektör tarafından gönderilen kızılötesi ışın reflektörden geri yansıtılır. Dumanın ışın yolunu belirli bir seviyede kesmesi durumunda sistem yangın alarm paneline sinyal iletir.

Hizalama ve Kurulum

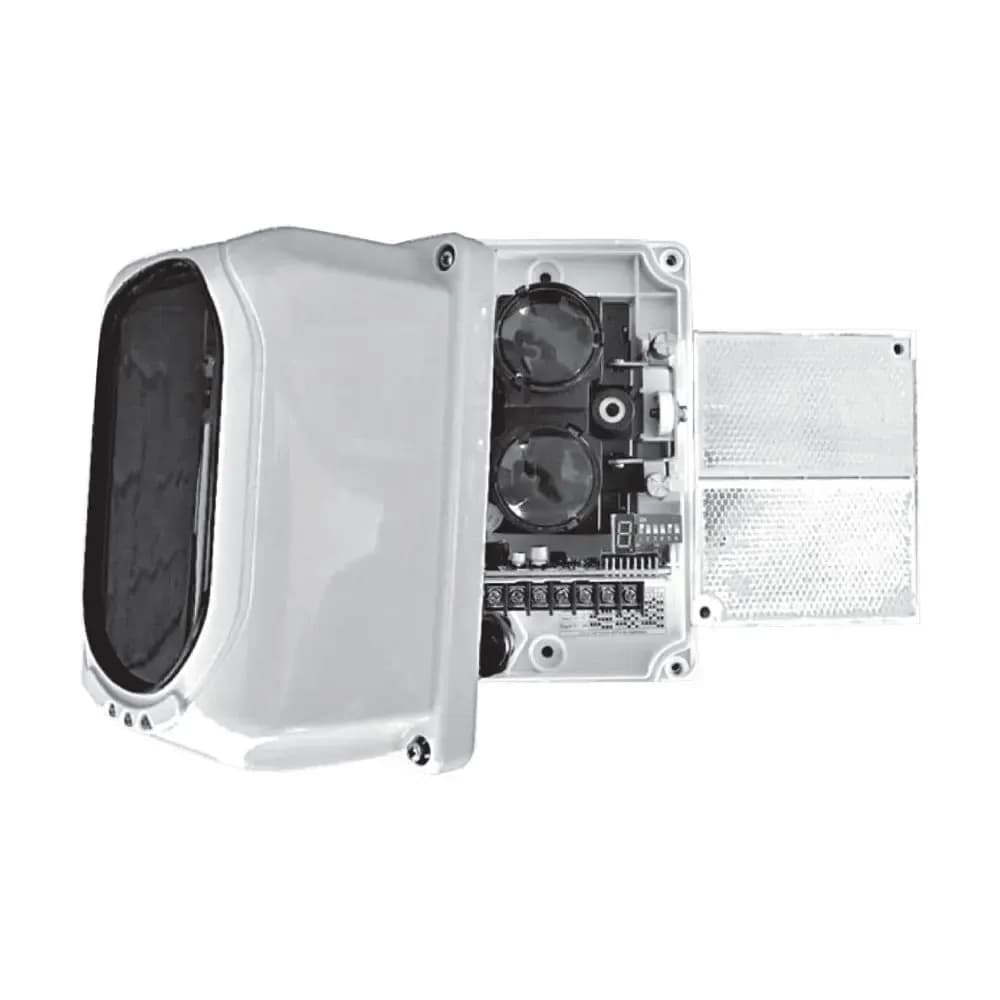

EF-CBD130, dahili lazer işaretleyici ve dijital ekranı sayesinde hizalama işleminin kolay ve hassas şekilde gerçekleştirilmesine olanak sağlar. Lazer işaretleyici, reflektörün monte edileceği doğru noktanın belirlenmesine yardımcı olur. Reflektörün montajından sonra dijital ekran üzerinden dedektör ile reflektör arasındaki ışık yoğunluğu izlenerek optimum hizalama yapılabilir.

Çalışma Mesafesi ve Hassasiyet

EF-CBD130, farklı uygulama ve çevre koşullarına uyum sağlamak amacıyla 8–20 m, 20–40 m, 40–70 m ve 70–100 m olmak üzere dört farklı çalışma mesafesi aralığı sunar.

Dedektörün hassasiyeti 2,6 dB, 3,8 dB ve 5,8 dB olmak üzere üç farklı seviyede ayarlanabilir. Bu sayede sistem, uygulamanın gereksinimlerine ve ortam koşullarına göre yapılandırılabilir.

Temel Özellikler

• EN54-12 standardına uygunluk
• Dahili lazer işaretleyici ve dijital ekran ile kolay hizalama
• Reflektörlü, tek taraflı bağlantı ve kablolama yapısı
• Kodlayıcı (encoder) üzerinden 8–100 m arasında ayarlanabilir çalışma mesafesi
• Dört farklı izleme mesafesi seçeneği
• Üç kademeli programlanabilir hassasiyet ayarı
• Dahili mikroişlemci
• İç arızaları sürekli izleyen Self-Diagnosis (Kendi Kendini Tanılama) fonksiyonu
• Toz birikmesi, yapısal hareketler ve verici yaşlanması gibi sinyal zayıflamalarını telafi eden otomatik sinyal kompanzasyonu
• Yangın ve arıza durumları için ayrı arayüz röleleri
• Mimari yapılara uyum sağlayan kompakt ve estetik tasarım

Kullanım Alanları

EF-CBD130; geniş hacimli ve yüksek tavanlı yapılarda, noktasal dedektörlerin kullanımının uygun olmadığı uygulamalar için tercih edilebilir. Özellikle depolar, büyük mağazalar, alışveriş merkezleri, eğlence merkezleri, sergi salonları, otel lobileri, matbaalar, konfeksiyon fabrikaları, müzeler ve cezaevleri gibi alanlarda kullanılabilir.

Ayrıca hafif duman partiküllerinin veya korozif gazların bulunduğu ortamlarda, uygulamanın gereksinimlerine uygun şekilde yapılandırılarak kullanılabilir.
