EFGVS-DESIGN – Grafik Görselleştirme Tasarım Yazılımı

EFGVS-DESIGN, Eaton adreslenebilir yangın alarm sistemleri için grafiksel görselleştirme ekranlarının hazırlanması ve yapılandırılması amacıyla kullanılan Eaton Fire Graphical Visualisation Software (EFGVS) Designer yazılım lisansıdır. Eaton’ın ürün kataloğunda ürün, “Graphical Visualisation Designer Software license – no panel connectivity” olarak tanımlanmaktadır. Bu nedenle EFGVS-DESIGN, panel bağlantısı olmadan grafik görselleştirme tasarımının hazırlanmasına yönelik temel Designer lisansıdır.

EFGVS platformu; Eaton adreslenebilir yangın alarm sistemlerinin 2B ve 3B grafiksel olarak görselleştirilmesini sağlayan bir denetim ve yönetim yazılım altyapısıdır. Tasarlanan grafik arayüz üzerinden bina ve kat planlarının gösterilmesi, sistem bilgilerinin görsel olarak sunulması ve yangın alarm sisteminin saha yapısına uygun bir görselleştirme ortamının oluşturulması mümkündür. Eaton, EFGVS'yi sistem tasarımcısı ve saha sorumlusu için gerekli bilgi ve kontrollere erişimi kolaylaştıran ergonomik ve sezgisel bir araç olarak tanımlamaktadır.

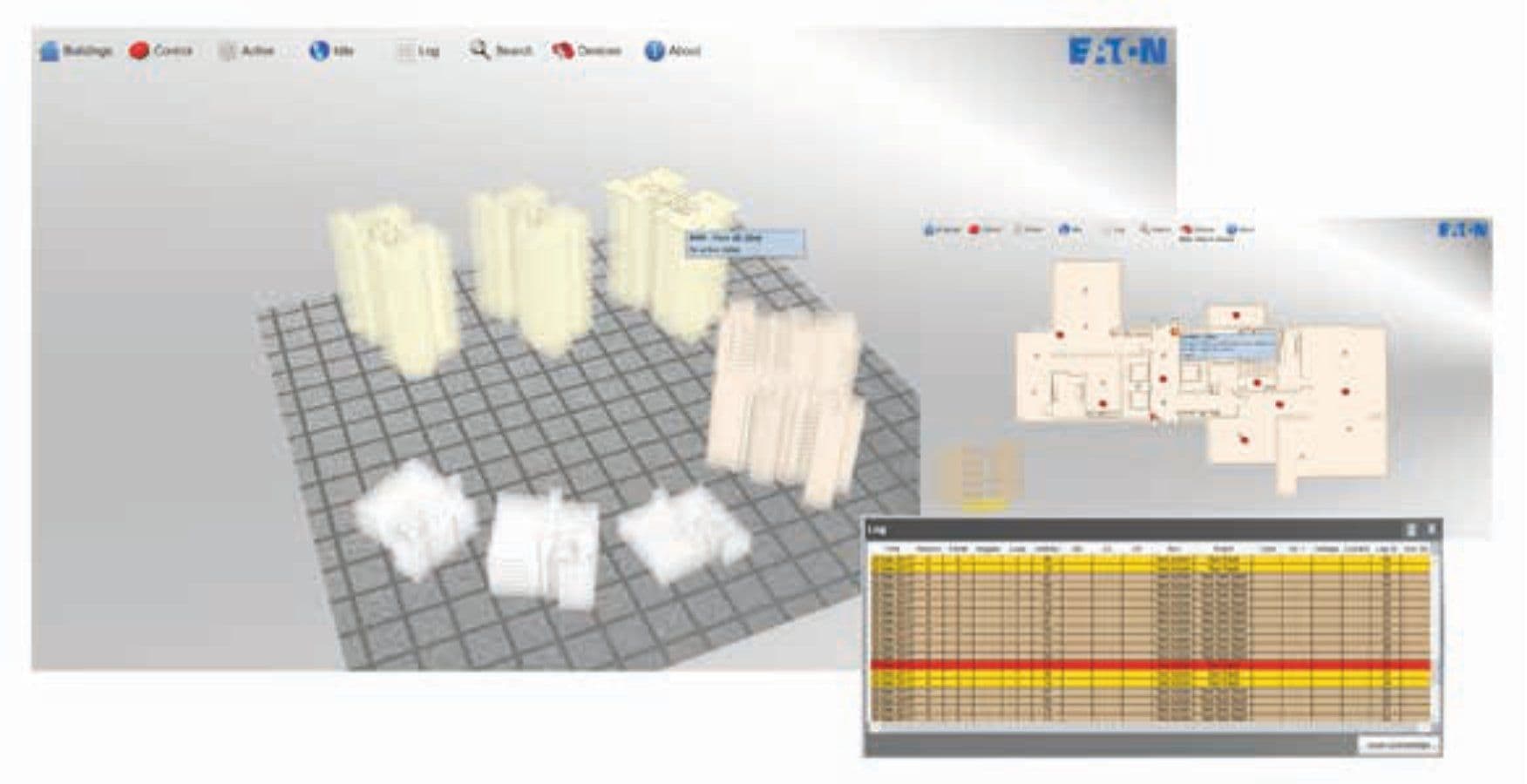

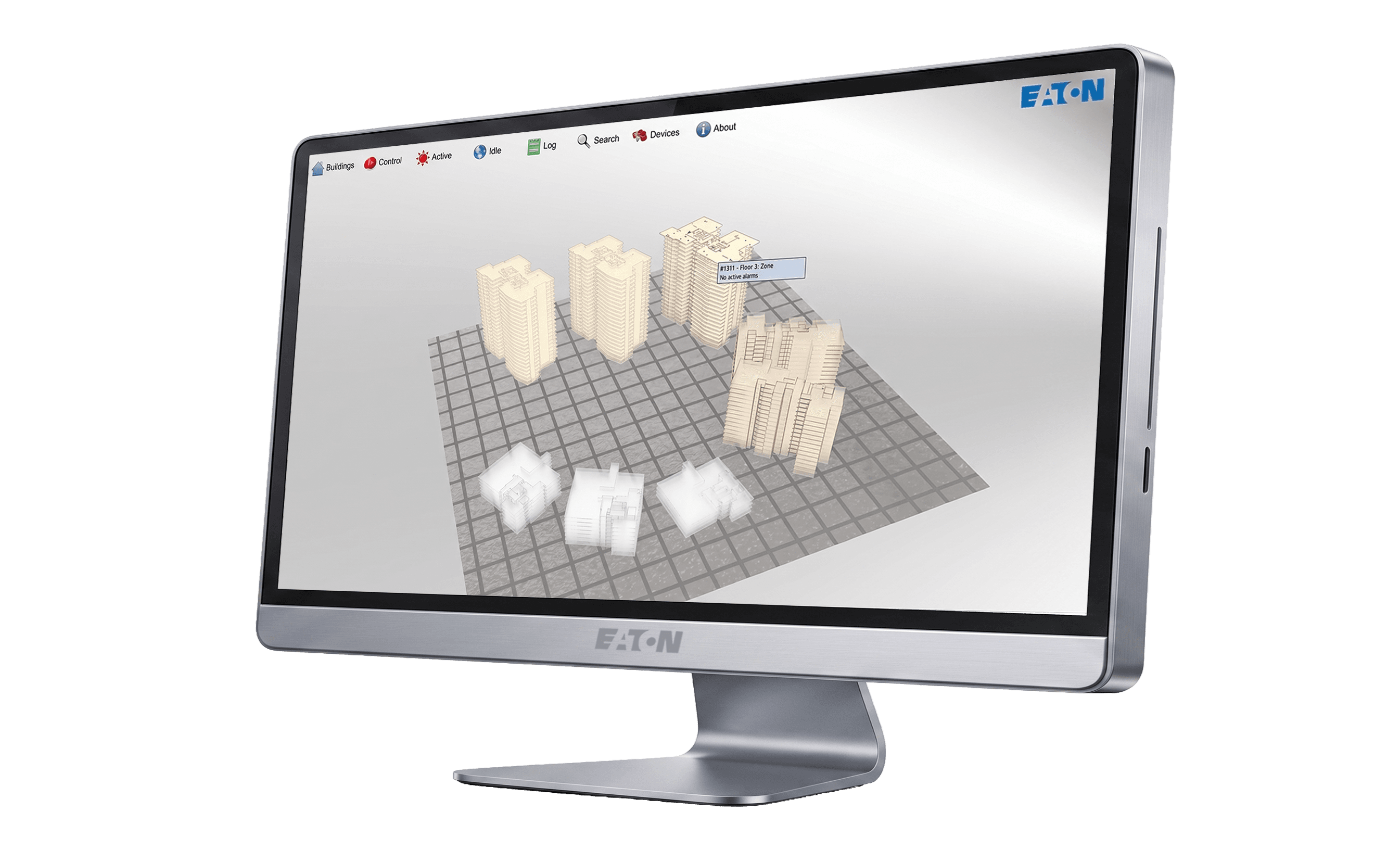

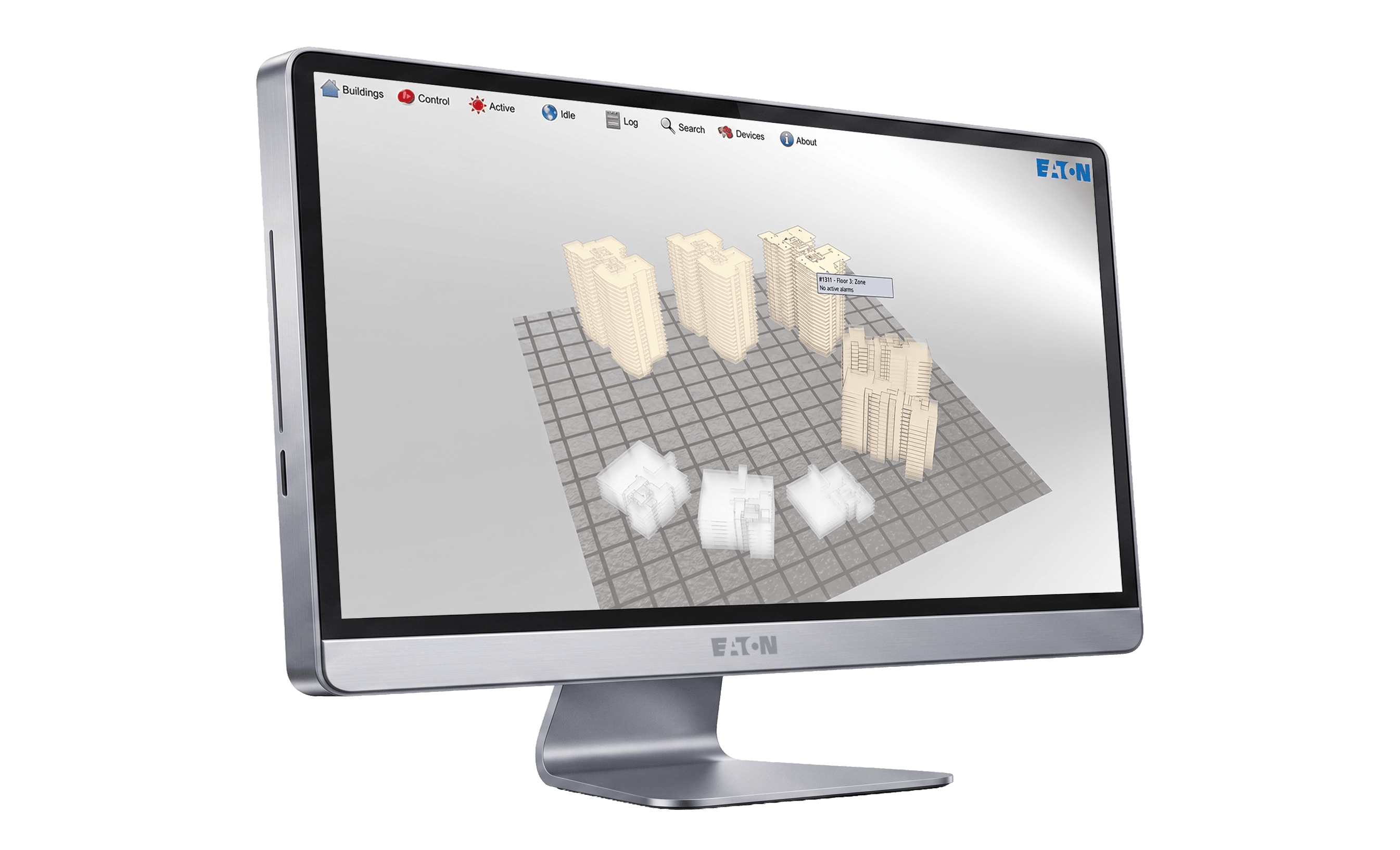

EFGVS'nin görselleştirme yapısı, 2B kat planları ile bina veya tesisin 3B görünümünü destekler. Alarm bilgileri görüntü ve sesli bildirimler aracılığıyla kullanıcıya aktarılabilir; sistem olayları ve arızalar kaydedilerek kapsamlı raporların oluşturulmasına olanak sağlanır. Ancak EFGVS-DESIGN lisansının kendisi panel bağlantısı içermez. Panel üzerinden gerçek zamanlı izleme ve sistem kontrolü gereken uygulamalarda Eaton, panel bağlantısı bulunan farklı EFGVS lisans seçeneklerini sunmaktadır.

EFGVS tasarım altyapısında bina ve kat planları grafik ekranlar olarak yapılandırılabilir. Eaton'ın teknik verilerine göre EFGVS platformu 10.000 binaya, 30.000 kat/grafik ekranına ve 100.000 panel/cihaz ikonuna veya sembolüne kadar destek sağlayabilir. Kat planlarında maksimum 4096 × 4096 piksel boyut desteklenirken BMP, PNG, JPG, TIFF, GIF ve PDF formatları kullanılabilir.

EFGVS altyapısı ayrıca farklı Eaton adreslenebilir yangın alarm sistemleriyle kullanılmak üzere DF6000NetworkV1 ve DF6000NetworkV2 ağ protokollerini ve Eaton CF1100/1200 ile CF3000 panel serilerini destekler. Bu özellikler EFGVS platformunun genel teknik kapasitesini ifade eder; EFGVS-DESIGN ise panel bağlantısı olmayan Designer lisansıdır.

Öne Çıkan Özellikler

• Eaton Fire Graphical Visualisation Software (EFGVS) Designer lisansı
• Grafik görselleştirme ekranlarının tasarlanması ve yapılandırılması
• Panel bağlantısı içermez
• 2B kat planı görselleştirme altyapısı
• 3B bina ve tesis görselleştirme altyapısı
• Bina ve kat planlarının grafik ekranlarda yapılandırılması
• Panel ve saha cihazları için grafik ikon ve sembol altyapısı
• 10.000 binaya kadar EFGVS platform desteği
• 30.000 kat/grafik ekranına kadar destek
• 100.000 panel/cihaz ikon veya sembolüne kadar destek
• 4096 × 4096 piksele kadar kat planı desteği
• BMP, PNG, JPG, TIFF, GIF ve PDF görüntü formatları
• WAV, MP3 ve WMA ses formatları
• EFGVS grafik görselleştirme altyapısıyla uyumlu tasarım ortamı
• Eaton adreslenebilir yangın alarm sistemleri için grafiksel arayüz hazırlama

EFGVS-DESIGN, Eaton adreslenebilir yangın alarm sistemleri için grafik görselleştirme projelerinin hazırlanmasına yönelik, panel bağlantısı bulunmayan Designer lisansıdır. Gerçek panel bağlantısı ve sistem izleme gerektiren uygulamalar için Eaton, EC0232 arayüzü içeren EFGVS lisans seçeneklerini ayrıca sunmaktadır.
