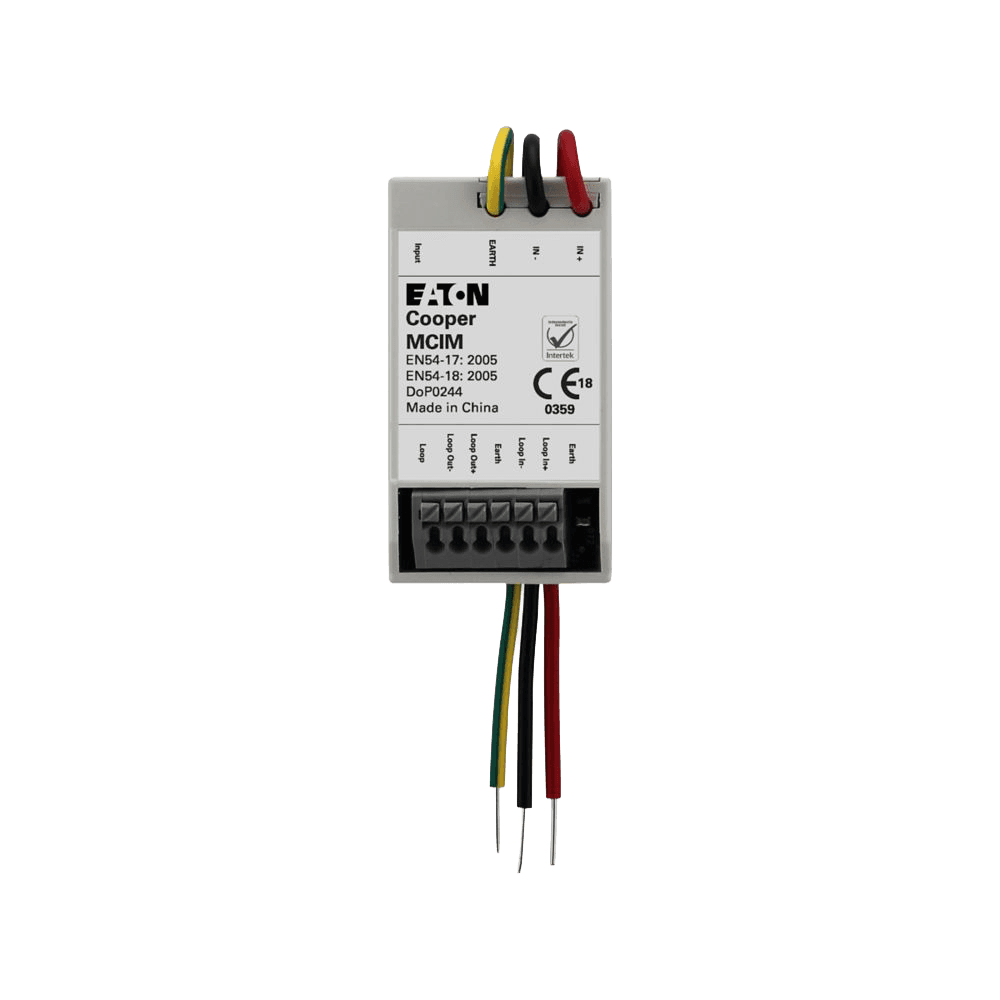

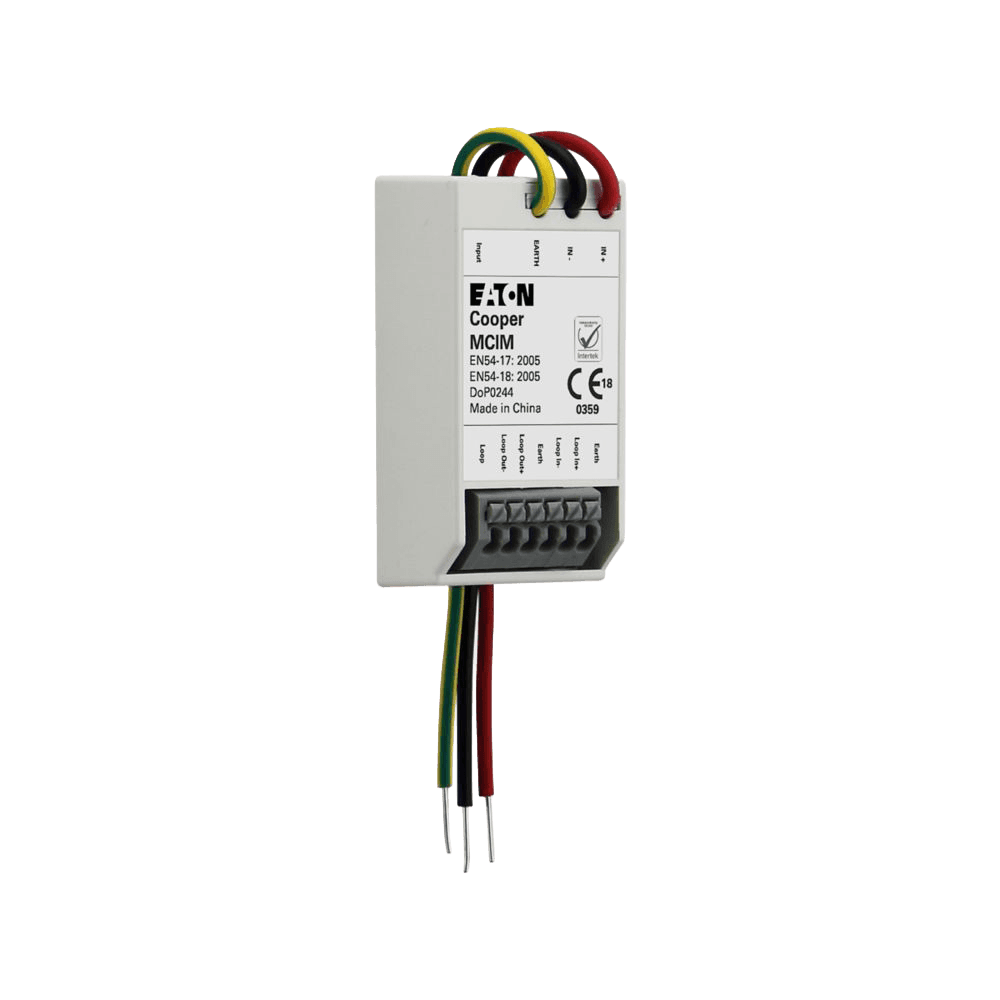

MCIM – Adreslenebilir Tek Kanallı Giriş Modülü

MCIM, Eaton adreslenebilir yangın alarm sistemlerinde harici ekipmanlardan gelen durum bilgilerini izlemek için kullanılan tek kanallı adreslenebilir mikro giriş modülüdür. Kompakt yapısı sayesinde farklı ekipman ve sistemlerin Eaton adreslenebilir yangın alarm altyapısına entegre edilmesini sağlar.

MCIM, özellikle normalde açık, gerilimsiz kontakların (volt-free contacts) izlenmesi için tasarlanmıştır. Sprinkler sistemi akış şalterleri, yardımcı panel yangın/hata sinyalleri, akış vanası açık kontakları, jeneratör çalıştırma sinyalleri ve yangın kapısı durumları gibi çeşitli girişlerin yangın alarm sistemi üzerinden izlenmesine olanak tanır.

Modül, Eaton'ın Site Installer yazılımı üzerinden Technical Input (Teknik Giriş) veya Non-Fire Input (Yangın Dışı Giriş) olarak programlanabilir. Bu sayede girişin sistem içerisindeki işlevi uygulamanın gereksinimlerine göre yapılandırılabilir.

Soft Addressing (Yumuşak Adresleme) özelliği sayesinde donanımsal adresleme gerektirmez ve tak-çalıştır kurulumu destekler. Dahili kısa devre izolatörü sayesinde ayrıca harici bir kısa devre izolatörü kullanılması gerekmez. MCIM, tek bir adres kullanır ve aynı loop üzerinde 200 adede kadar mikro giriş modülü kullanılabilir.

Kompakt mikro arayüz tasarımı, MCIM'in kontrol paneli kabini içerisinde veya Eaton'ın uygun ULBU mini modül kutusu içerisinde konumlandırılmasına olanak sağlar. ULBU kutusu içerisine üç adede kadar mikro modül yerleştirilebilir.

Teknik Özellikler

• Eaton adreslenebilir yangın alarm sistemleriyle kullanım
• Tek kanallı giriş yapısı
• Normalde açık, gerilimsiz kontakların izlenmesi
• Soft Addressing (Yumuşak Adresleme)
• Dahili kısa devre izolatörü
• Tek adres kullanımı
• Loop başına 200 adede kadar ünite
• Eaton Site Installer yazılımı ile programlanabilir
• Technical Input / Non-Fire Input olarak yapılandırılabilir
• 18,5–30 V DC çalışma gerilimi
• 310 µA bekleme akımı
• -10°C ila +60°C çalışma sıcaklığı
• 65 × 35 × 18,5 mm kompakt ölçüler
• EN54 Bölüm 17 – Kısa devre izolatörü
• EN54 Bölüm 18 – Giriş/çıkış cihazları
• Eaton Cooper adreslenebilir sistemleriyle uyumlu
