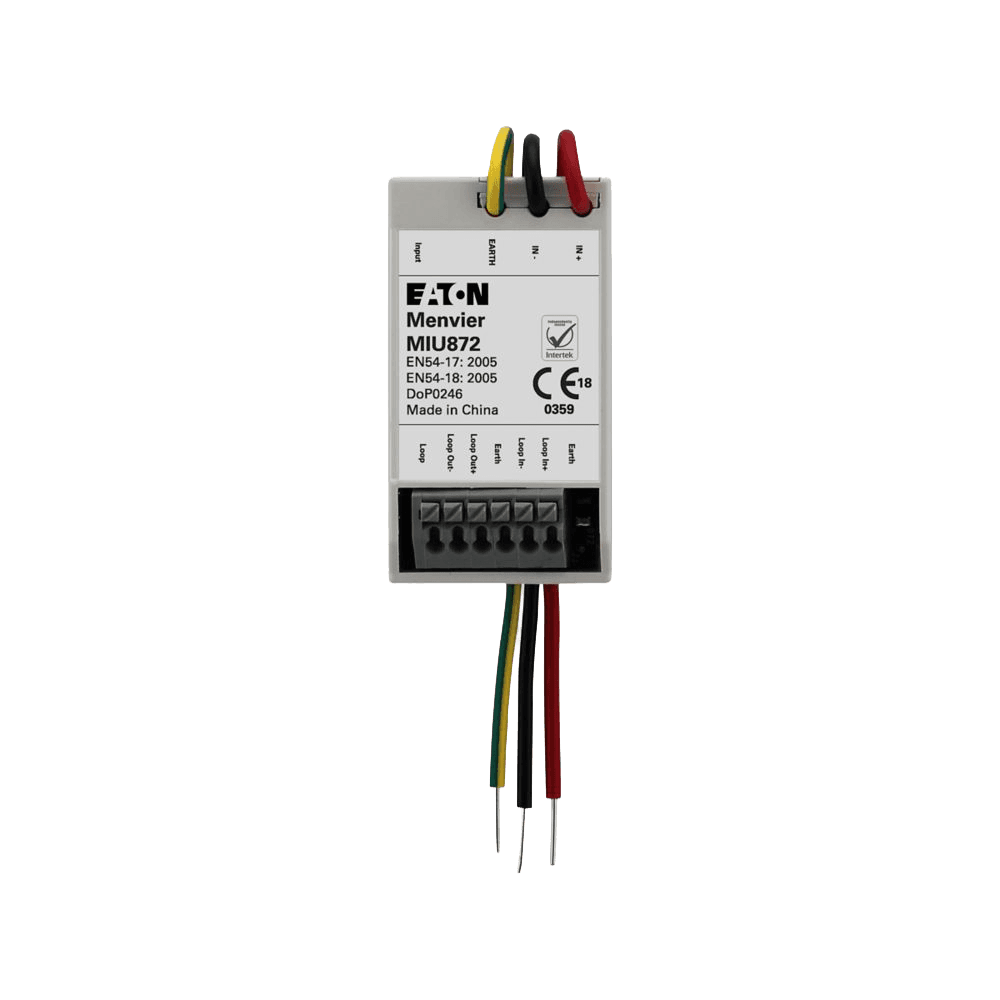

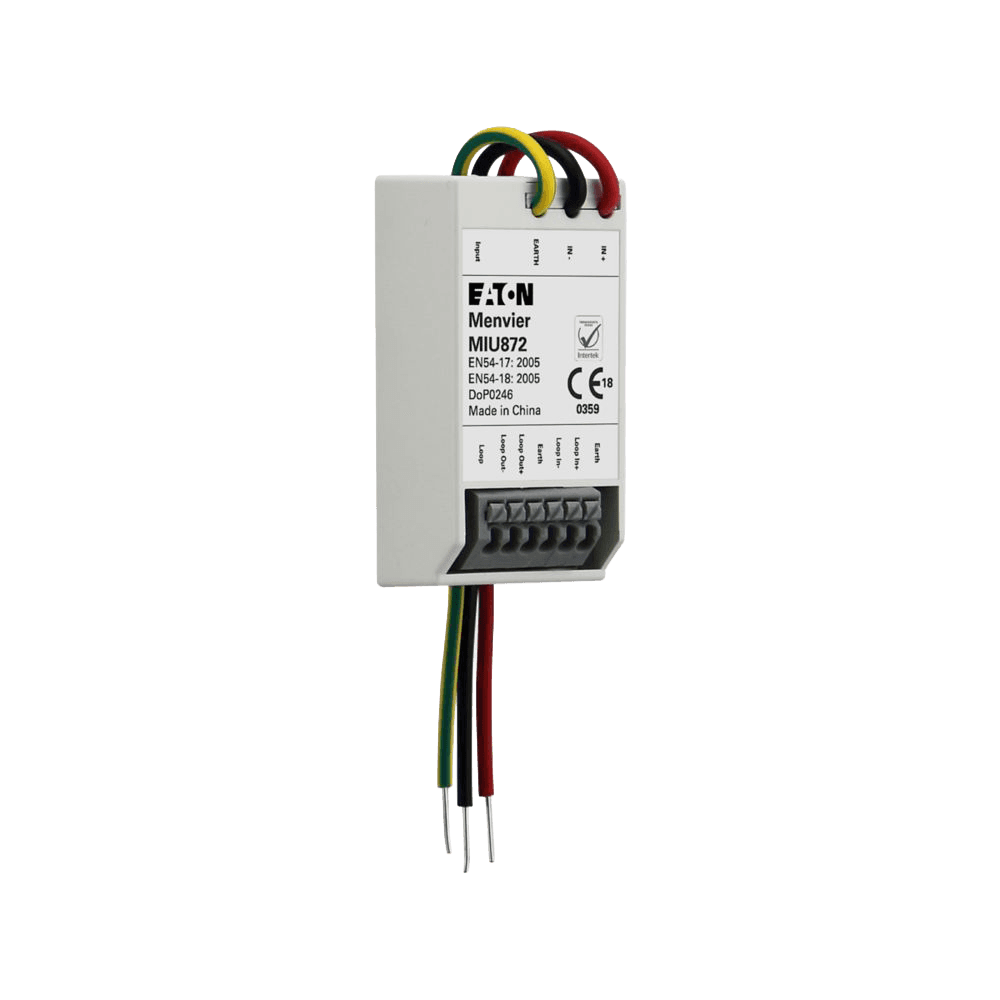

MIU872 – Adreslenebilir Mikro Bölge İzleme Modülü

MIU872, Eaton adreslenebilir yangın alarm sistemlerinde bir konvansiyonel dedektör bölgesinin adreslenebilir kontrol paneline bağlanmasını sağlayan mikro bölge izleme modülüdür. Tek bölgeli giriş yapısına sahip olan modül, bir bölgede 20 adede kadar Eaton konvansiyonel dedektörün adreslenebilir sisteme entegre edilmesine olanak tanır.

MIU872, mevcut konvansiyonel algılama altyapılarının adreslenebilir yangın alarm sistemlerine dahil edilmesi gereken uygulamalar için pratik bir arayüz çözümü sunar. Bu özelliği sayesinde özellikle mevcut sistemlerin genişletilmesi veya konvansiyonel cihazların adreslenebilir sistem içerisinde kullanılmasının gerektiği projelerde tercih edilebilir.

Modül, Soft Addressing (Yumuşak Adresleme) özelliğine sahiptir ve sabit donanımsal adresleme gerektirmeden tak ve çalıştır kuruluma olanak sağlar. Dahili kısa devre izolatörü sayesinde ayrıca harici bir kısa devre izolatörüne ihtiyaç duymaz. MIU872 tek adres kullanır ve Eaton'ın adreslenebilir kontrol panelleriyle uyumlu olarak çalışır.

MIU872, CDBB300 Schottky diyotlu dedektör tabanı ile yapılandırılmış Eaton konvansiyonel dedektörlerle kullanılabilir. Bölge girişi; açık devre, kısa devre ve toprak teması arızalarına karşı izlenir. Ayrıca aktif hat sonu izleme özelliği sayesinde konvansiyonel bölgenin bağlantı durumu sistem tarafından takip edilebilir.

Kompakt mikro arayüz tasarımı, MIU872'nin kontrol paneli kabini içerisinde veya Eaton'ın ULBU mini modül kutusu içerisinde kullanılmasına olanak sağlar. Eaton dokümanlarına göre ULBU kutusu içerisine üç adede kadar mikro modül yerleştirilebilir.

Teknik Özellikler

• Eaton adreslenebilir yangın alarm sistemleriyle kullanım
• Mikro bölge izleme modülü
• Tek bölgeli giriş
• Bölge başına maksimum 20 Eaton konvansiyonel dedektör
• Soft Addressing (Yumuşak Adresleme)
• Dahili kısa devre izolatörü
• Tek adres kullanımı
• Açık devre, kısa devre ve toprak teması arıza izleme
• Aktif hat sonu izleme
• CDBB300 Schottky diyotlu taban kullanan Eaton konvansiyonel dedektörlerle uyumluluk
• Harici güç kaynağı gerektirmeyen yapı
• 18,5–30 V DC çalışma gerilimi
• 2,6 mA nominal sükûnet akımı
• -10°C ila +60°C çalışma sıcaklığı
• 65 × 35 × 18,5 mm kompakt ölçüler
• IP40 koruma sınıfı
• EN54-17 kısa devre izolatörü standardı
• EN54-18 giriş/çıkış cihazları standardı
• Eaton Menvier adreslenebilir yangın sistemleriyle kullanım
