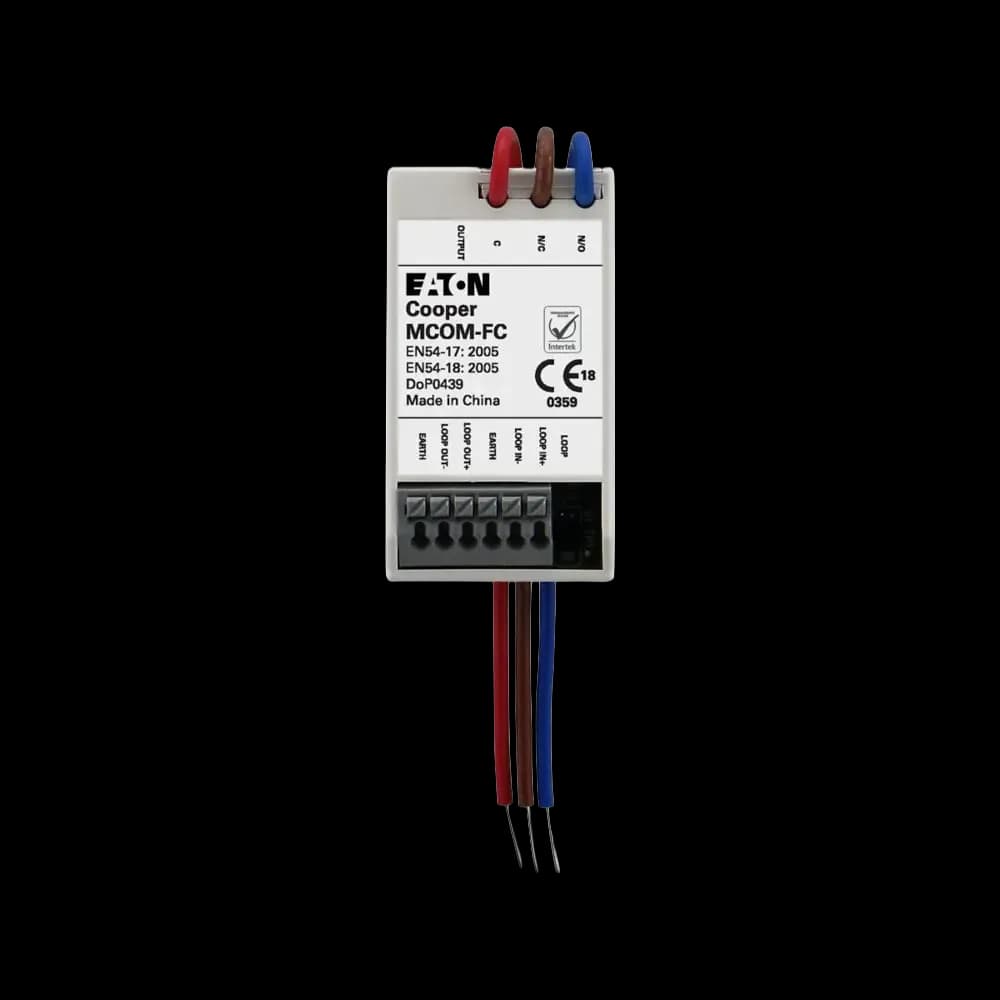

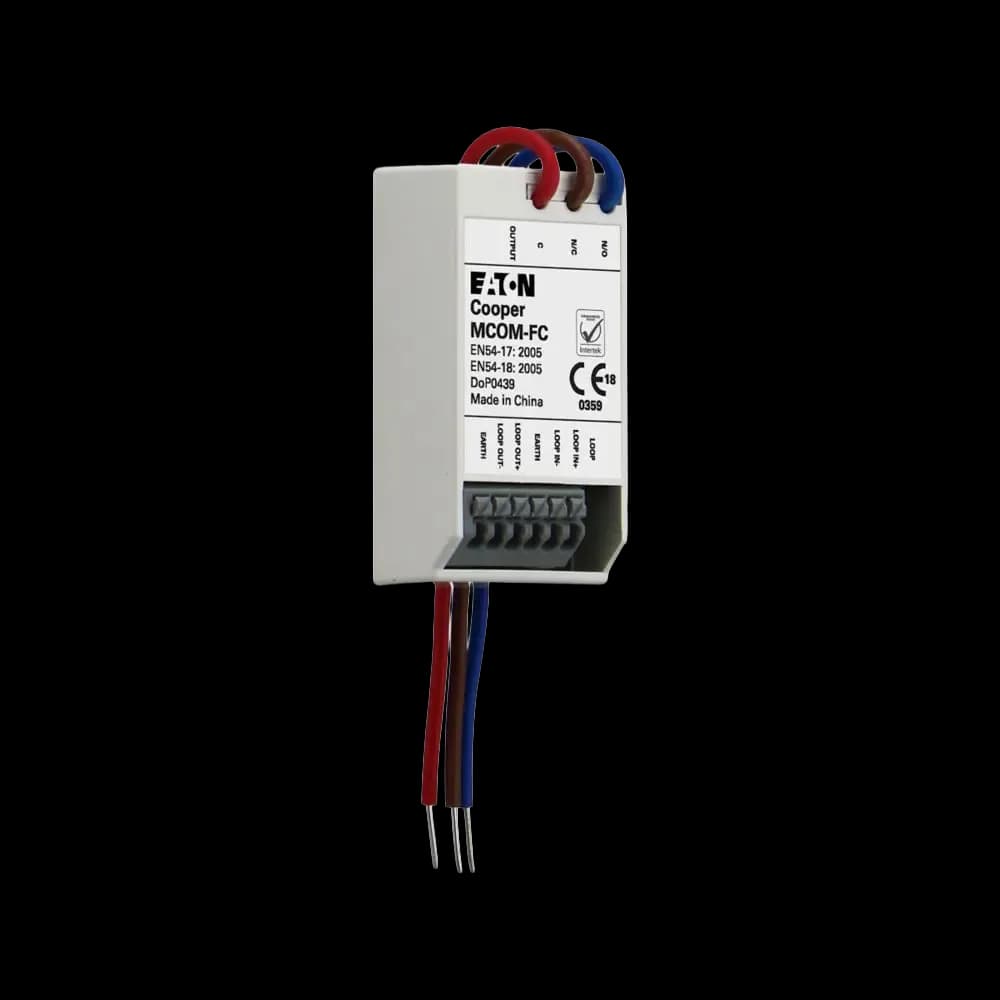

MCOM-FC – Adreslenebilir Fan Kontrol Modülü

MCOM-FC, Eaton adreslenebilir yangın alarm sistemlerinde duman tahliye fanlarının kontrolü için kullanılan, tek kanallı adreslenebilir mikro çıkış modülüdür. Fan Controller (FC6/FC18) üniteleriyle birlikte çalışarak yangın alarm sistemi ile duman yönetimi ve fan kontrol ekipmanları arasında arayüz oluşturur.

MCOM-FC, Eaton adreslenebilir yangın alarm kontrol paneli tarafından siren çıkışı olarak tanınır ancak standart siren çıkışlarından farklı olarak Global Evacuate (Genel Tahliye) komutuna tepki vermez. Modül, panelde tanımlanan Cause & Effect (Neden ve Sonuç) programlamasına bağlı olarak aktive edilir ve Global Reset (Genel Sıfırlama) komutuyla sıfırlanır. Bu çalışma yapısı, yangın alarm sistemi ile duman tahliye fanlarının kontrollü şekilde yönetilmesini sağlar.

Modül Soft Addressing (Yumuşak Adresleme) özelliğine sahiptir ve sabit donanımsal adresleme gerektirmeden devreye alınabilir. Ayrıca entegre kısa devre izolatörü bulunur; bu nedenle harici bir kısa devre izolatörüne ihtiyaç duymaz. Kompakt yapısı, modülün farklı ekipman ve muhafazalar içerisine kolaylıkla entegre edilmesine olanak sağlar.

MCOM-FC'nin çıkışı, 24 V DC nominal gerilimde ve maksimum 1 A seviyesinde düşük gerilimli yüklerin anahtarlanmasına uygun, mandalsız röle kontakları üzerinden sağlanır. Röle kontakları gerilimsizdir ve izlenmez. Modülün çalışma gerilimi 18,5–30 V DC, bekleme akımı ise 310 µA seviyesindedir.

MCOM-FC, Eaton'ın FC6 ve FC18 Fan Controller çözümleriyle birlikte kullanıldığında duman tahliye fanlarının yangın senaryolarına göre kontrol edilmesine yardımcı olur. Eaton'ın güncel fan kontrol çözümünde FC6, 6 adede kadar fanı; FC18 ise 18 adede kadar fanı kontrol edebilir. Her fan kanalı, sistem içerisindeki çıkış ve geri bildirim girişleriyle ilişkilendirilerek fanın kontrol ve durum takibinin gerçekleştirilmesine olanak sağlar.

Teknik Özellikler

• Eaton adreslenebilir yangın alarm sistemleriyle kullanım
• Tek kanallı adreslenebilir çıkış modülü
• Duman tahliye fanlarının kontrolü için tasarlanmıştır
• FC6 / FC18 Fan Controller ile kullanım
• Panel tarafından siren çıkışı olarak tanınır
• Global Evacuate komutuna tepki vermez
• Cause & Effect programlamasıyla aktive edilir
• Global Reset komutuyla sıfırlanır
• Soft Addressing (Yumuşak Adresleme)
• Entegre kısa devre izolatörü
• Harici kısa devre izolatörü gerektirmez
• 18,5–30 V DC çalışma gerilimi
• 310 µA bekleme akımı
• 24 V DC nominal röle anahtarlama gerilimi
• Maksimum 1 A röle kontak kapasitesi
• EN54-17 kısa devre izolatörü ve EN54-18 giriş/çıkış cihazı standartlarına uygunluk
• Kompakt ölçüler: 65 × 35 × 18,5 mm
