EFGVS7-10-TCPIP – 10 Panele Kadar TCP/IP Grafik Görselleştirme Yazılımı

EFGVS7-10-TCPIP, Eaton adreslenebilir yangın alarm sistemlerinin grafiksel olarak izlenmesi, kontrol edilmesi ve yönetilmesi için geliştirilmiş Eaton Fire Graphical Visualisation Software (EFGVS) lisansıdır. Ürün, TCP/IP bağlantısı üzerinden en fazla 10 yangın alarm panelinin grafiksel görselleştirme altyapısına bağlanmasını sağlar. Eaton'ın ürün dokümanlarında bu lisans, TCP/IP interlink özelliğine sahip 10 panele kadar grafik görselleştirme yazılımı olarak tanımlanmaktadır.

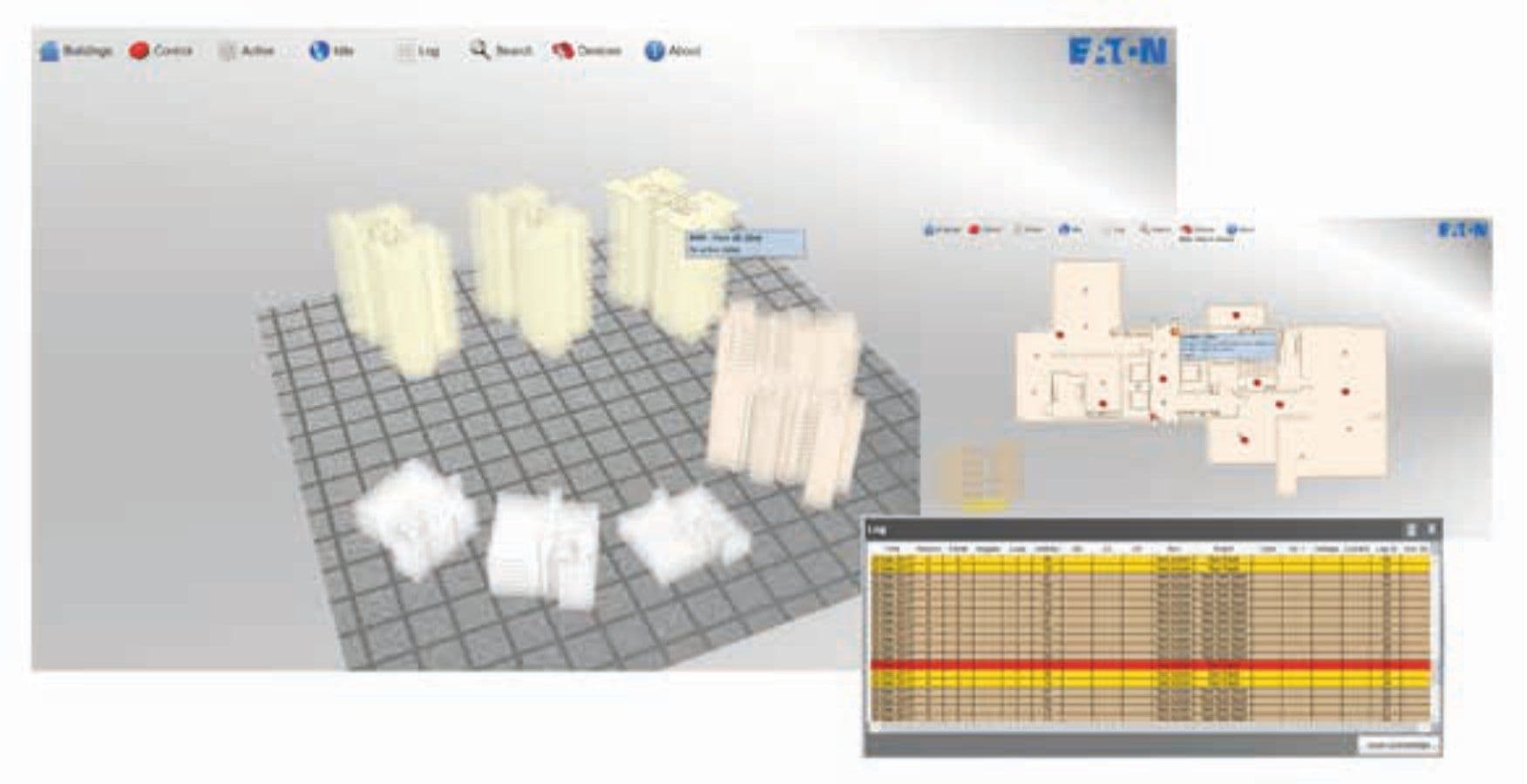

EFGVS, yetkili operatörlerin Eaton adreslenebilir yangın alarm sistemlerini bilgisayar üzerinden 2D ve 3D olarak görüntülemesine, izlemesine, kontrol etmesine ve sistem bilgilerini sorgulamasına olanak tanır. Alarm ve diğer sistem olayları grafik arayüz üzerinde görüntülenebilir; bina ve kat planları kullanılarak olayların konumunun daha hızlı belirlenmesine yardımcı olur. Eaton ayrıca EFGVS'yi xDetect sistemlerindeki olayların PC üzerinden görüntülenmesi ve yönetilmesi için kullanılan grafiksel görselleştirme yazılımı olarak tanımlamaktadır.

TCP/IP interlink, görselleştirme yazılımının panel ağıyla ağ altyapısı üzerinden haberleşmesini sağlar. Bu nedenle EFGVS7-10-TCPIP, EC0232 arayüzü bulunan standart EFGVS7-10 lisansından farklı olarak TCP/IP bağlantılı sistem mimarileri için kullanılır. Eaton'ın ürün kataloğunda TCP/IP seçeneği, panel ağının LAN/Internet altyapısı üzerinden grafik görselleştirme sistemine bağlanmasına yönelik olarak belirtilmektedir.

Yazılım; bina, kat ve grafik ekranlarının oluşturulmasını, yangın alarm paneli ve saha cihazlarının grafiksel sembollerle gösterilmesini destekler. EFGVS altyapısı 10.000 binaya, 30.000 kat/grafik ekranına ve 100.000 panel/cihaz ikonuna veya sembolüne kadar destek sunar. Kat planları için maksimum boyut 4096 × 4096 piksel olup BMP, PNG, JPG, TIFF, GIF ve PDF görüntü formatları kullanılabilir.

EFGVS7-10-TCPIP; DF6000NetworkV1 ve DF6000NetworkV2 Eaton ağ protokollerini ve Eaton'ın CF1100/CF1200 ile CF3000 adreslenebilir yangın alarm panel serilerini destekler. Sistem; HTML formatında rapor oluşturma ve SMTP üzerinden e-posta bildirimleri gibi işlevler de sunar. Ayrıca ağ geçmişinin görüntülenmesi ve aranması, raporların yazdırılması ve dışa aktarılması gibi özellikler EFGVS yazılım altyapısında desteklenmektedir.

Öne Çıkan Özellikler

• Eaton adreslenebilir yangın alarm sistemleri için grafik görselleştirme yazılımı
• TCP/IP interlink üzerinden en fazla 10 panel desteği
• Panel ağı ile PC arasında TCP/IP tabanlı haberleşme
• 2D ve 3D bina/tesis görselleştirme
• Kat planları üzerinde panel ve saha cihazlarının grafiksel gösterimi
• Alarm ve sistem olaylarının grafiksel olarak izlenmesi
• Sistem bilgilerinin görüntülenmesi ve sorgulanması
• DF6000NetworkV1 ve DF6000NetworkV2 desteği
• CF1100/CF1200 ve CF3000 panel serileriyle uyumluluk
• 10.000 binaya kadar destek
• 30.000 kat/grafik ekranına kadar destek
• 100.000 panel/cihaz ikon veya sembolüne kadar destek
• 4096 × 4096 piksele kadar kat planı desteği
• BMP, PNG, JPG, TIFF, GIF ve PDF görüntü formatları
• WAV, MP3 ve WMA ses formatları
• HTML raporlama
• SMTP e-posta bildirimleri
• Ağ geçmişini görüntüleme ve arama
• Raporları yazdırma ve dışa aktarma
• Uzaktan ve çok kullanıcılı erişim
• Yetkilendirme ve şifre/PIN koruması
• Panel kontrol fonksiyonları ve grafik ekranlardan kontrol
• Cihaz izolasyonu desteği
• Windows tabanlı çalışma altyapısı

EFGVS7-10-TCPIP, özellikle birden fazla Eaton adreslenebilir yangın alarm panelinin TCP/IP ağı üzerinden merkezi bir bilgisayarda grafiksel olarak izlenmesi ve yönetilmesi gereken uygulamalar için tasarlanmıştır.
