Eaton EFXD05002 – Duman Yönetimi Kontrol Kartı

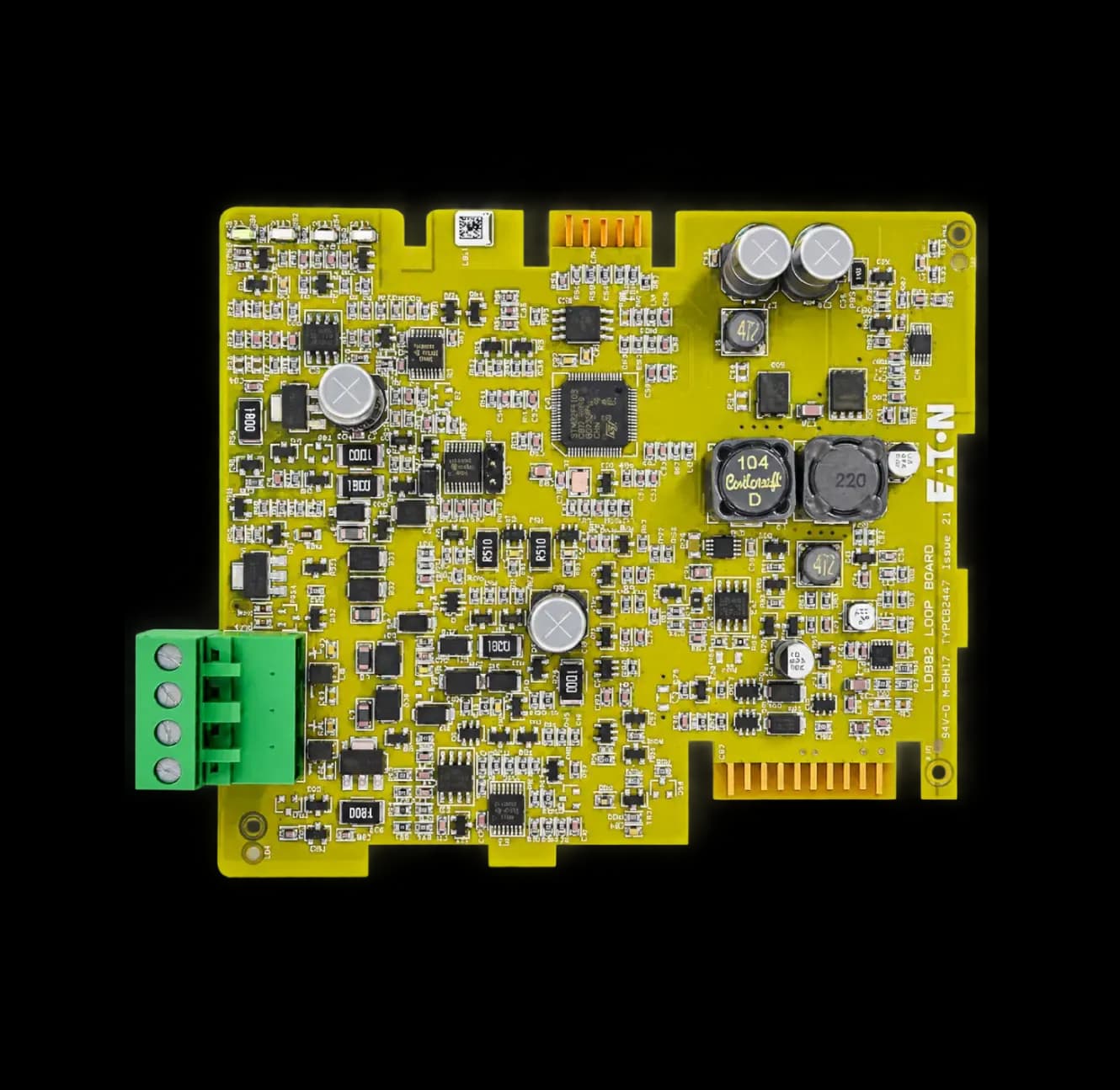

Eaton EFXD05002 Duman Yönetimi Kontrol Kartı, xDetect adreslenebilir yangın alarm kontrol panellerine duman yönetimi ve duman tahliye sistemleriyle entegrasyon yeteneği kazandıran özel bir kontrol kartıdır. Kart, xDetect sistemi ile Fan Controller altyapısı arasında iletişim ve kontrol altyapısı oluşturarak, yangın senaryolarında duman yönetimi ve tahliye uygulamalarının kontrol edilmesine olanak sağlar.

Standart yangın alarm çevrimlerinden farklı olarak EFXD05002, klasik duman ve ısı dedektörlerinin bağlandığı bir algılama olarak kullanılmaz. Bunun yerine, duman yönetimi kontrol kartı üzerinden duman yönetimi uygulamalarında kullanılan uyumlu cihazlarla haberleşmek üzere tasarlanmıştır.

Eaton'ın xDetect kurulum dokümanına göre bu özel çevrim; Fan Controller'lar, bunları destekleyen güç kaynakları ve belirli mikro giriş/çıkış cihazları gibi duman yönetimi uygulamalarına yönelik cihazları destekler.

Duman Yönetim Sistemleriyle Entegrasyon

Yangın sırasında oluşan dumanın kontrol altında tutulması, yangın güvenliğinin önemli unsurlarından biridir. Özellikle büyük ve kompleks yapılarda duman tahliye fanları, havalandırma sistemleri ve diğer duman yönetimi ekipmanlarının yangın alarm sistemiyle koordineli şekilde çalışması gerekebilir.

EFXD05002, xDetect yangın alarm panelinin bu sistemlerle entegre çalışmasını desteklemek üzere geliştirilmiştir.

Tipik bir sistem mimarisi aşağıdaki şekilde gösterilebilir:

xDetect Yangın Alarm Paneli↓EFXD05002 Duman Yönetimi Kontrol Kartı↓Fan Kontrol Ünitesi↓Duman Tahliye ve Havalandırma Fanları

EFXD05002, Fan Kontrol Ünitesi ile bağlantı sağlayarak xDetect sistemine gelişmiş duman yönetimi ve duman tahliye kontrolü için gerekli altyapıyı kazandırır.

Yangın Alarmı ve Duman Tahliye Sistemlerinin Koordinasyonu

EFXD05002, yangın alarm sisteminin algılama ve kontrol fonksiyonları ile duman yönetimi ekipmanlarının koordineli şekilde çalışmasına yönelik bir altyapı sunar.

Bir yangın algılama olayı meydana geldiğinde, xDetect panelinde önceden tanımlanan Sebep & Sonuç senaryoları doğrultusunda ilgili duman yönetimi ekipmanlarının kontrol edilmesi sağlanabilir.

Bu sayede xDetect, yalnızca yangın olaylarını algılayan ve bildiren bir sistem olarak değil, aynı zamanda projede tanımlanan duman yönetimi senaryolarıyla birlikte çalışan merkezi bir kontrol altyapısının parçası olarak kullanılabilir.

Özel Duman Yönetimi Kontrol Kartı

EFXD05002'nin sunduğu duman yönetimi kontrol kartı, standart xDetect loop kartlarından farklı olarak duman yönetimi uygulamalarında kullanılan özel cihazlarla çalışmak üzere tasarlanmıştır.

Eaton'ın xDetect kurulum dokümanına göre bu özel çevrim 104 adede kadar cihazı destekleyebilir.

Desteklenen cihazlar arasında:

• Fan Kontrol Ünitesi (FC)
• Fan Kontrol Ünite sistemlerini destekleyen güç kaynakları
• MCIM mikro tek kanallı giriş cihazları
• MCOM-FC mikro çıkış cihazları

bulunmaktadır.

MCIM Mikro Giriş Cihazı ve MCOM-FC Mikro Çıkış Cihazı, duman yönetimi sisteminin ihtiyaçlarına göre çevrim içerisinde kullanılabilen uyumlu cihazlar arasındadır.

Bu yapı, özellikle çok sayıda duman yönetimi ekipmanının bulunduğu kapsamlı projelerde xDetect sisteminin daha geniş ve esnek bir duman yönetimi altyapısıyla kullanılmasına olanak sağlar.

EFXD05002 Nasıl Çalışır?

EFXD05002, xDetect yangın alarm paneli ile duman tahliye ve havalandırma sistemleri arasında iletişim ve kontrol altyapısı oluşturur. Yangın algılandığında xDetect panelinde tanımlanan Cause & Effect (Sebep-Sonuç) senaryosu devreye girer. EFXD05002 üzerinden ilgili Fan Kontrol Ünitesi ve diğer uyumlu duman yönetimi ekipmanlarıyla iletişim kurularak, projede tanımlanan duman tahliye ve havalandırma senaryolarının uygulanmasına olanak sağlanır.

Bu yapı sayesinde yangın alarm sistemi ile duman yönetimi ekipmanları koordineli şekilde çalışabilir.

Bu yapının temel amacı, yangın alarm sistemi ile duman yönetimi sistemleri arasında kontrollü ve adreslenebilir bir iletişim altyapısı oluşturmaktır.

EFXD05002, yangın alarm panelinden gelen kontrol senaryolarının duman yönetimi sistemine aktarılmasına ve uyumlu duman yönetimi cihazlarının xDetect altyapısı üzerinden yönetilmesine yardımcı olur.

EFXD05001 ve EFXD05002 Arasındaki Fark

xDetect sisteminde kullanılan EFXD05001 ve EFXD05002 kartları farklı amaçlara hizmet eder.

EFXD05001 – Standart Loop Kartı

• Standart adreslenebilir çevrim kartıdır.
• Temel amacı yangın algılama ve bildirim cihazlarının sisteme bağlanmasıdır.
• Uyumlu dedektörler ve diğer adreslenebilir yangın alarm cihazları çevrime bağlanabilir.
• Duman yönetimi ve Fan Controller uygulamaları için özel olarak tasarlanmamıştır.

EFXD05001 Loop Kartı hakkında daha fazla bilgi

EFXD05002 – Duman Yönetimi Kontrol Kartı

• Duman yönetimi uygulamalarına yönelik özel kontrol kartıdır.
• Temel amacı duman yönetimi sistemleriyle entegrasyon sağlamaktır.
• Standart duman ve ısı dedektörlerinin bağlandığı bir çevrim olarak tasarlanmamıştır.
• Fan Controller sistemleriyle entegrasyonu destekler.
• Duman tahliye ve havalandırma uygulamalarında kullanılabilir.
• Uyumlu duman yönetimi cihazlarının adreslenebilir çevrim üzerinden kontrol edilmesini sağlar.

EFXD05002 Duman Kontrol Kartı hakkında daha fazla bilgi

Bu nedenle EFXD05002, “ikinci bir standart loop kartı” olarak değil, xDetect sistemine duman yönetimi ve Fan Controller entegrasyonu kazandıran özel amaçlı bir sistem kartı olarak değerlendirilmelidir.

Geniş Uygulama Alanları

EFXD05002'nin Fan Controller sistemleriyle entegrasyon yeteneği, duman yönetiminin önemli olduğu farklı yapı ve projelerde xDetect sisteminin kullanım alanını genişletir.

Projenin tasarımına ve duman kontrol senaryosuna bağlı olarak aşağıdaki yapılarda kullanılabilir:

• Ticari yapılar
• Alışveriş merkezleri
• Hastaneler
• Oteller
• Ofis ve yüksek katlı yapılar
• Otoparklar
• Endüstriyel tesisler
• Büyük ölçekli kompleks yapılar

Duman yönetimi senaryoları; yapının mimari ve mekanik tasarımı, kullanılan duman tahliye ekipmanları, yangın senaryoları ve ilgili proje gereklilikleri doğrultusunda belirlenir.

Öne Çıkan Özellikler

Özel Duman Yönetimi Kontrolü

xDetect paneline, duman yönetimi uygulamalarına yönelik özel bir kontrol kazandırır.

Fan Controller Entegrasyonu

Fan Kontrol sistemleriyle bağlantı sağlayarak duman tahliye ve havalandırma uygulamalarının xDetect altyapısıyla entegre edilmesine olanak tanır.

104 Cihaza Kadar Destek

Eaton'ın xDetect kurulum dokümanına göre Duman Yönetimi Kontrol Kartı, 104 adede kadar uyumlu cihazı destekleyebilir.

Adreslenebilir Sistem Yapısı

Uyumlu duman yönetimi cihazlarının xDetect sistemi içerisinde adreslenebilir bir çevrim üzerinden yönetilmesine olanak sağlar.

Cause & Effect Entegrasyonu

Yangın olaylarına bağlı olarak duman yönetimi ekipmanlarının, projede tanımlanan senaryolar doğrultusunda kontrol edilmesine yönelik xDetect programlama altyapısıyla birlikte çalışır.

Modüler xDetect Entegrasyonu

EFXD05002, xDetect'in modüler yapısına eklenerek yangın alarm sisteminin duman yönetimi uygulamalarına yönelik yeteneklerini genişletir. Eaton, EFXD05002'yi xDetect'in Fan Controller ve havalandırma kontrol sistemleriyle kullanılabilen özelliklerinden biri olarak sunmaktadır.
